ТСМ1-2,5 - Трехфазные сухие многоцелевые трансформаторы.

Трансформаторы серии ТСМ1 (трехфазные, сухие, многоцелевые) мощностью 1,6; 2,5 и 4,0 кВ•А предназначены для питания выпрямительных схем, полупроводниковых преобразователей станков, электрического инструмента и других устройств, требующих пониженного трехфазного напряжения.
Трансформаторы соответствуют требованиям ГОСТ 19294-84.
Вид климатического исполнения – УХЛ3 по ГОСТ 15150-69.
Схема и группа соединения обмоток – У/Ун-0.
Трансформаторы устойчивы к механическим воздействиям с максимальным ускорением 0,5g в диапазоне частот 0,5 - 35 Гц при установке на горизонтальной плоскости и рассчитаны на установку на высоте над уровнем моря не более 1000 м.
Исполнение трансформаторов: по условиям установки на месте работы встраиваемые, по стойкости к короткому замыканию согласно ГОСТ 19294-84 – нестойкие.
Класс нагревостойкости изоляции – В по ГОСТ 8865-93.
По способу защиты от поражения электрическим током трансформаторы относятся к классу I по ГОСТ 12.2.007.0-75 и имеют степень защиты IP00 по ГОСТ 14254-96.
Корректированный уровень звуковой мощности трансформаторов не должен превышать 60 дБА как при холостом ходе, так и при номинальной нагрузке.

Основные технические характеристики:

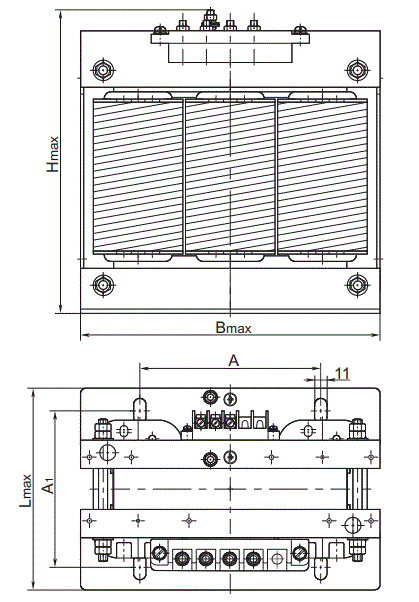

Габаритные и установочные размеры, а также масса трансформаторов:

Пример записи условного обозначения трансформатора ТСМ мощностью 2,5 кВ•А с напряжением первичной обмотки 380 В, вторичной обмотки 36 В при заказе и в документации другого изделия:
Трансформатор ТСМ1-2,5 УХЛ3 380/36 ТУ 16-93 ВИЕЛ 671132.001 ТУ.
