ТСР-10 - Трехфазные сухие разделительные трансформаторы.

Трансформаторы соответствуют требованиям СТБ МЭК 61558-1-2007.
Разделительные трансформаторы общего назначения с номинальными вторичными напряжениями свыше 50 В и не более 1000 В соответствуют МЭК 61558-2-4.
Безопасные разделительные трансформаторы – трансформаторы с номинальным вторичным напряжением до 50 В – должны соответствовать СТБ МЭК 61558-2-6-2006.
Схема и группа соединения обмоток Ун/Ун-0.
Вид климатического исполнения – УХЛ3 по ГОСТ 15150-69.
Номинальные рабочие значения механических ВВФ – по ГОСТ 30631-99 для группы механического исполнения:
– М8 для трансформаторов мощностью 0,16 – 0,63 кВ∙А;
– М3 для трансформаторов мощностью 1,0 – 10 кВ∙А, но при этом требования по виброустойчивости, вибропрочности и ударной прочности только в вертикальном направлении;
– М1 для трансформаторов мощностью 16, 25 и 40 кВ∙А, но при этом требования по виброустойчивости, вибропрочности и ударной прочности только в вертикальном направлении.
Трансформаторы рассчитаны на установку на высоте над уровнем моря не более 1000 м.
Исполнение трансформаторов: по условиям установки на месте работы – встраиваемые, по стойкости короткому замыканию – нестойкие.
Класс нагревостойкости изоляции по ГОСТ 8865-93:
-для трансформаторов мощностью от 0,16 до 10 кВ∙А - В;
-для трансформаторов мощностью от 16 до 40 кВ∙А – F.
По способу защиты от поражения электрическим током трансформаторы относятся к классу I по ГОСТ 12.2.007.0-75. Трансформаторы имеют степень защиты IP00 по ГОСТ 14254-96; их контактные зажимы - степень защиты IP20.
Для трансформаторов с токами плавких вставок до 6,3 А включительно в качестве защитного устройства следует использовать замедленные плавкие вставки с условным обозначением “Т” в соответствии с МЭК 60127:
-для трансформаторов номинальной мощностью 0,16- 0,63 кВ∙А включительно с первичными напряжениями 220-400 В и для трансформаторов номинальной мощностью1,0 кВ∙А с первичными напряжениями 380 и 400 В– миниатюрные плавкие вставки повышенной отключающей способности;
-для трансформаторов номинальной мощностью 1,0 кВ∙А с первичными напряжениями220и230Витрансформаторовноминальноймощностью1,6-4,0кВ∙А с первичными напряжениями 220-400 В – миниатюрные плавкие вставки высокой отключающей способности.
Для трансформаторов с токами плавких вставок свыше 6,3 А в качестве защитного устройства следует использовать плавкие вставки с задержкой времени с отключающей способностью во всем диапазоне типа “gD” в соответствии с МЭК 60269-1. Значение номинального тока плавкой вставки и ее времятоковая характеристика должны соответствовать значениям, указанным в маркировке трансформатора.
Корректированный уровень звуковой мощности трансформаторов как при холостом ходе, так и при номинальной нагрузке не должен превышать:
- 49 дБА для трансформаторов номинальной мощностью 0,16-1,0 кВА;
-60 дБА для трансформаторов номинальной мощностью 1,6-40 кВА.

Основные технические характеристики:

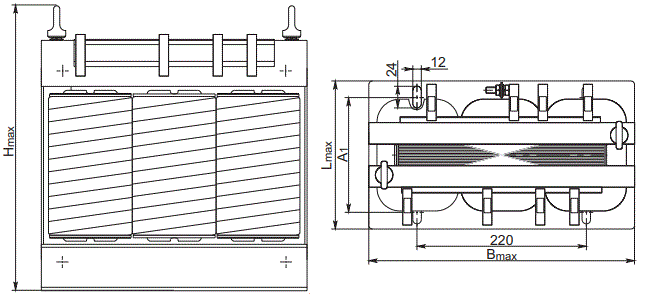

Габаритные и установочные размеры, а также масса трансформаторов:

Пример записи трансформатора ТСР мощностью 0,25кВ·А с напряжением первичной обмотки 380 В, вторичной обмотки 36 В, со схемой и группой
соединения обмоток Ун/Ун при заказе и в документации другого изделия:
 Трансформатор ТСР-0,25 УХЛ3 380/36 Ун/Ун-0 ТУ BY100211261.060-2008.
